如何排除激光打標機的故障？

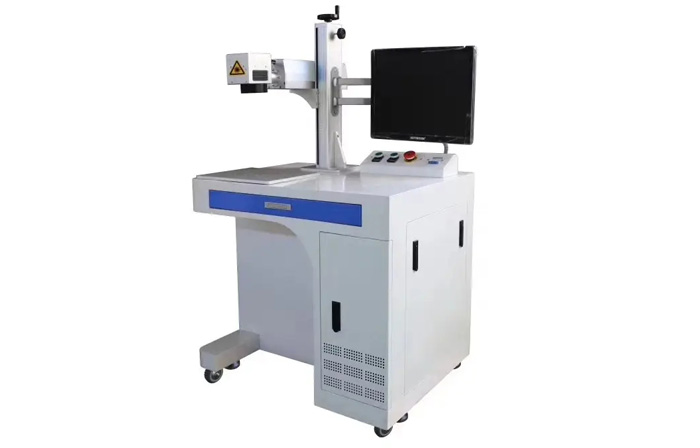

激光打標機是一種小功率激光器，其工作原理是：所輸入的圖形在計算機的管理和控制下，通過掃描儀或自己在計算機中設計的圖形或文本，按照數字信號（行和場方向）編碼圖案（行和場方向），然后進行數字mdash；模型D/A轉換和模型#mdash；數字A/D轉換，然后通過隔離功率放大器放大。控制部進入電機，驅動反射器，根據所需方向偏移，光點在被雕刻的物體下留下一條非常詳細的軌跡（所獲得的圖形）。

使用激光打標機時，通常由于激光電源方面的原因，容易出現以下故障。

故障一：

故障現象：打開總電源開關，按下觸發按鈕，電源不啟動。

故障原因：該故障是由于電路保護動作，導致交流380V電壓加不上。

排除法：首先推上AC380V電源開關，按下電源啟動按鈕，觀察交流接觸器是否工作，如果不工作，先看冷定系統是否工作（水是否流通），如果冷定系統正常，則應檢查水壓保護裝置是否通過水循環造成，否則，交流接觸器損壞。

第二，用萬用表R#times；1K檔檢查電源電路中的2K/10W功率電阻？如果斷開，則更換。

最后，檢查控制光偏轉電機的12V電源是否正常。用萬用表測量電機兩端是否有12V電壓。如果沒有，檢查整流電路輸入（交流17V）。如果沒有，檢查變壓器的輸入，輸出端是否有交流電壓，輸入端是否有交流電壓，輸入端是否有交流電壓，輸出端是否有交流電壓，輸出端是否有交流電壓，輸出端是否有交流電壓，輸出端是否有交流電壓，輸出端是否有交流電壓。

故障二：

故障現象：標記機工作正常，但調整電流按鈕，電表不顯示，始終為零。

故障原因：如果沒有源故障，如果沒有任何顯示，則功率表采樣信號中斷，如果始終顯示為零。

排除方法：檢查整流后功率表供電變壓器的DC12V是否正常。如果正常，檢查7805的3英尺是否有5V電壓。如果沒有5V，則7805三端穩壓管損壞。更換后，排除故障。

如果功率表顯示器始終為零，則功率表采樣信號中斷。檢查方法：使用萬用表R#時代；1#Omega；根據電路原理圖查找齒輪，最后確定斷開。

故障三：

故障現象：激光打標機工作正常，但調節電流按鈕，功率表不顯示，始終為零。

故障原因：如果沒有源故障，如果沒有任何顯示，則功率表采樣信號中斷，如果始終顯示為零。

排除方法：檢查功率表整流器后的DC12V是否正常。如果正常，檢查7805的1英尺是否有12V電壓。如果是這樣，7805三端穩壓管將損壞。更換后，排除故障。

如果總是顯示為零，則功率表的采樣信號被中斷。檢查方法：根據電路原理圖反向查找萬用表R#times；1#Omega；
